[發動機拆解對比見真章] 東風御風百公里4.55L背后的硬實力

日前，東風御風節油挑戰賽——全國總決賽圓滿收官。本次比賽冠軍跑出了百公里4.55L的驚人油耗！無獨有偶，有兩位選手同時奪得冠軍，也為當天的活動增加了不少驚喜。

【2015東風御風節油總決賽誕生雙冠軍】

看完熱鬧，再看門道。如今的柴油發動機也一改往日“拖著黑煙，噪音震天”的形象，逐步進入乘用車及輕型商用車領域。而百公里4.55L的油耗也足以讓一眾以低油耗著稱的經濟型轎車汗顏，這不得不讓我們把目光聚焦在東風御風的核心部件——ZD系列發動機。廠家更是一不做二不休，直接在活動場地搭起了展臺，把東風御風和同類車型的發動機拆了個底朝天，為到場的媒體和用戶詳實展現其內部構造的差異。

【發動機拆解現場】

在開始拆解之前，工程師詳細講解了兩款發動機的基礎參數：

（東風御風的ZD30發動機，后文簡稱ZD30   經典全順的JX493發動機，后文簡稱JX493）

從參數判斷，東風御風的ZD30發動機和經典全順的JX493發動機形式基本類似，在功率和扭矩方面ZD30處于領先地位，而油耗水平則相差巨大！也就是抱著這樣的疑問，工程師開始了拆機講解。

電控高壓供油系統：

ZD30發動機采用了博世第三代高壓共軌噴射系統，燃油噴射壓力最大可達1600bar，其中9孔噴油器的孔徑僅為0.123mm，在一個沖程內可噴射5次。JX493發動機采用德爾福共軌高壓噴射系統，燃油噴射壓力1400bar，噴油器為6孔，每個沖程可噴射4次。

相比之下，ZD30更高的噴油壓力和更多的噴油孔使得燃油霧化的效果更好，而一個沖程內5次噴射，會根據活塞向上運動的位置逐步使混合氣體加濃，保障了最佳燃燒效率。

配氣系統：

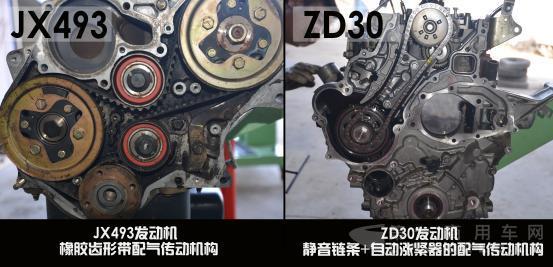

ZD30采用了雙頂置凸輪軸16氣門配氣結構。由靜音鏈驅動兩根凸輪軸，分別對進/排氣門進行控制。靜音鏈配置了自動漲緊機構，可實現終生免維護。

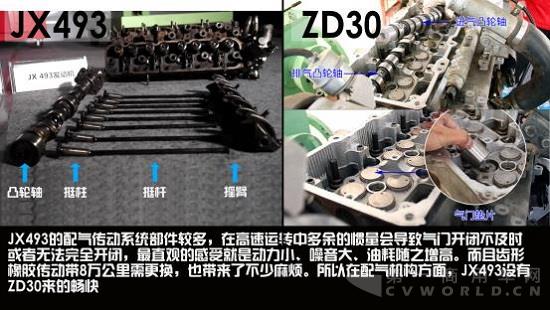

JX493的配氣機構較為復雜，由一根中置凸輪軸，推動挺柱，挺柱推動挺桿，挺桿推動搖臂，搖臂負責推動8個氣門工作實現發動機進排氣。正時傳動系統像多數乘用車一樣，采用齒形橡膠傳動帶。

JX493的配氣傳動系統部件較多，在高速運轉中多余的慣量會導致氣門開閉不及時或者無法完全開閉，最直觀的感受就是動力小、噪音大、油耗隨之增高。而且齒形橡膠傳動帶8萬公里需更換，也帶來了不少麻煩。所以在配氣系統方面，JX493沒有ZD30來的暢快。

材質及工藝：

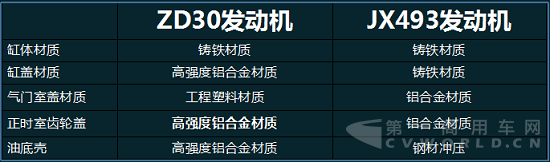

對比兩款發動機的材質，缸體部分兩機均采用鑄鐵材質。在輕量化當?shù)赖慕裉鞛楹尾徊捎娩X合金呢？廠方的解釋是由于柴油機壓縮比高，且商用車發動機會長時間高負荷運行，鑄鐵材質相對于鋁合金更堅固。

為了彌補鑄鐵缸體帶來的多余重量，兩臺發動機也有相對應的輕量化設計。比如ZD30工程塑料的氣門室罩蓋、鋁合金汽缸蓋、鋁合金油底殼。JX493的鋁合金氣門室罩蓋、薄壁沖壓油底殼等。最終ZD30的裸機總質量鎖定在241Kg，JX493的重量為250Kg。

兩臺發動機的活塞、曲軸等關鍵部件一一被拆解出來。由于本次拆解的發動機行駛里程都接近10萬公里，接下來的環節也讓我對兩臺發動機的品質與工藝有了更深一步的認知。

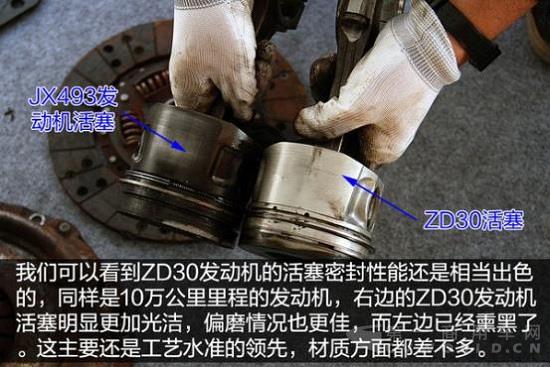

活塞：兩機的活塞頂部都有輕微的積碳存在，目測還在合理的范圍。JX493的活塞裙部有增加耐磨性的石墨涂層，而ZD30則沒有。但從兩個活塞的實際狀況看來，JX493的活塞已經出現了偏磨的現象，整個活塞也已經被熏黑。造成這樣明顯的“黑白”差異主要是由于加工精度不同所致，當然也與駕駛者的使用習慣息息相關。

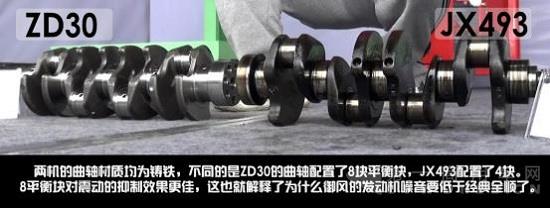

曲軸：兩機的曲軸材質均為鑄鐵，不同的是ZD30的曲軸配置了8塊平衡塊，JX493配置了4塊。8平衡塊對震動的抑制效果更佳，這也就解釋了為什么東風御風的發動機噪音要低于經典全順。

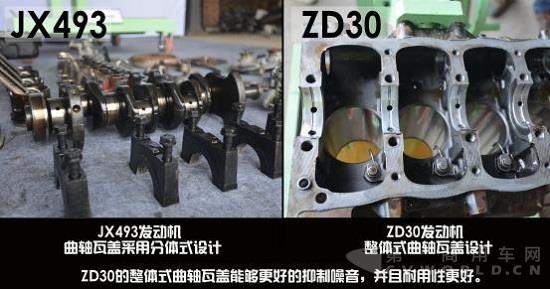

曲軸瓦蓋：JX493采用的是分體式曲軸瓦蓋、ZD30采用的是整體式曲軸瓦蓋。單從外觀無法分辨兩種設計思路的差異，但廠方介紹材料說明ZD30的整體式曲軸瓦蓋能夠更好的抑制噪音，并且耐用性更好。

總體來說，這臺ZD30發動機經過10萬公里后核心零部件的性能大都保持較好，尤其內部諸如活塞、曲軸等部件完全如新的一般，其制造工藝值得贊許。

發動機外圍附件：

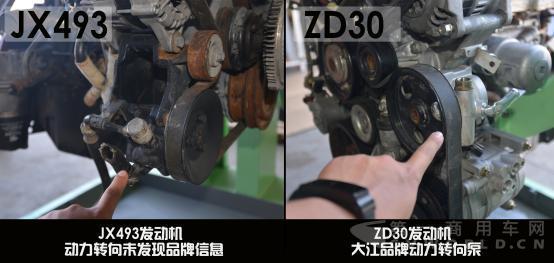

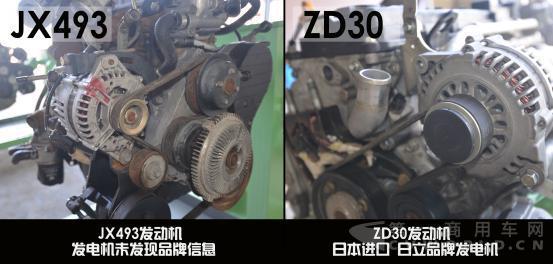

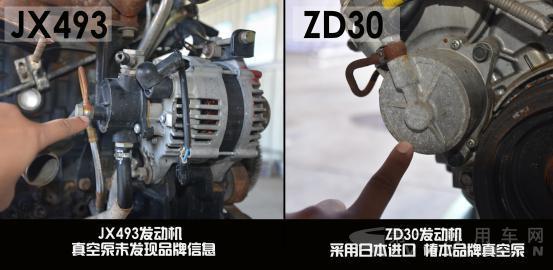

發動機的外圍附件主要有發電機、真空泵、動力轉向泵、空調壓縮機等，由曲軸皮帶輪經過前端輪系皮帶驅動。附件的品質一定程度上影響到了日常的使用感受，所以將兩機的附件逐個羅列，予以對比：

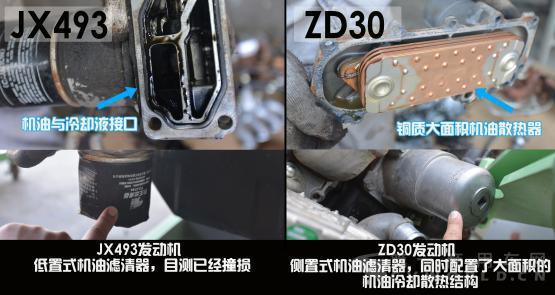

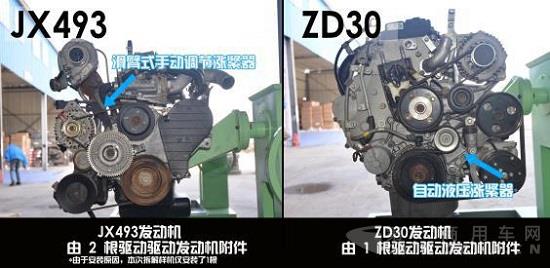

值得一提的是兩款發動機的機油濾清器與皮帶漲緊裝置的設計差異。ZD30的機油濾清器集成了機油冷卻功能，冷卻液流經濾清器的銅制散熱器能夠有效為機油降溫。JX493的機油冷卻設計就顯得原始了許多。ZD30皮帶漲緊裝置為液壓自動漲緊，相比JX493的手動漲緊裝置，要便利許多。

總結：

JX493的前生4JB1發動機從八十年代引進中國，被作為公用的技術平臺經過眾多廠家無數次升級改造，大量裝配于輕卡、輕客和皮卡，至今仍擁有非常大的市場保有量?？胺Q“一代機皇”，是我國輕型車動力總成中的一員功臣。而東風御風搭載的日產ZD30發動機，則延續了日產優秀的實用節油性能，被更多的車企所采用。

通過此次發動機拆解和節油挑戰賽，我們對東風御風搭載的ZD系列發動機有了一個比較全面的認識，對于東風御風等輕客來說，皮實耐用、高效節油才能打動消費者。從這一點來看，ZD系列發動機在可靠性以及燃油經濟性方面較同類車型更勝一籌，根據官方公布的保養價格，ZD系列發動機的后期維護費用也較對手有比較明顯的優勢。
